锥密封焊接式铰接管接头

更新：2014/1/14 13:20:36 点击：

品牌： ------
型号： 31.5MPa

产品介绍

一、概述

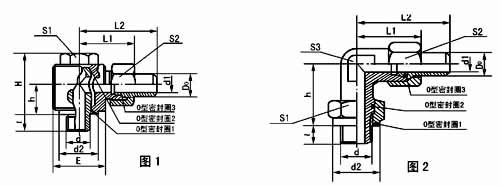

用于以油、气为介质的管路系统用锥密封焊接式铰接管接头与锥密封焊接式可调向管接头。工作温度为-25～80℃，公称压力PN ≤ 31.5MPa。形式和尺寸见图1、图2 和表1、表2。

二、结构形式

三、外形尺寸

Do	d		l	d1	d2	h	H	L1	L2	S1	S2	E	O型密封圈(GB 3452.1)			重量kg
Do	公制细牙螺纹	管螺蚊	l	d1	d2	h	H	L1	L2	S1	S2	E	1	2	3	重量kg
8	M12X1.5		12	4	18	12	30	31	47	18	21	22X22	12.5X1.8	11.8X1.8	7.5X1.8	0.15
10	M14X1.5	G1/4A	12	6	24	13	31	34	50	18	24	25X25	16X2.65	12.5X1.8	9X1.8	0.18
12	M16X1.5	G3/8A	12	7	27	15	37	38	53	24	24	30X30	18X2.65	16X1.8	11.2X1.8	0.26
14	M18X1.5	G3/8A	14	8	27	15	37	38	53	24	27	30X30	18X2.65	18X1.8	11.8X2.65	0.27
16	M22X1.5	G1/2A	14	10	34	22	48	45	66	30	30	40X40	23.6X2.65	22X1.8	14X2.65	0.57
20	M27X2	G3/4A	16	13	41	25	53	52	76	36	36	45X45	30X2.65	28X1.8	18X2.65	0.82
25	M33X2	G1A	18	17	46	30	59	56	84	41	46	50X50	34.5X2.65	35X1.8	23.6X2.65	1.18
30	M42X2	G11/4A	20	20	55	36	71	65	94	50	50	60X60	43.7X2.65	42.5X1.8	28X2.65	1.94
38	M48X2	G11/2A	22	26	66	40	87	75	107	60	60	75X75	50X2.65	48.7X1.8	36.5X2.65	3.45

Do	d		l	d1	d2	h	H	L1	L2	S1	S2	O型密封圈(GB 3452.1)			重量kg
Do	公制细牙螺纹	管螺蚊	l	d1	d2	h	H	L1	L2	S1	S2	1	2	3	重量kg
8	M12X1.5		12	4	18	36	38	55	18	21	18	12.5X1.8	11.8X1.8	7.5X1.8	0.15
10	M14X1.5	G1/4A	12	6	24	36	38	55	24	24	18	16X2.65	12.5X1.8	9X1.8	0.2
12	M16X1.5	G3/8A	12	7	27	37	39	56	27	24	18	18X2.65	16X1.8	11.2X1.8	0.32
14	M18X1.5	G3/8A	14	8	27	37	39	56	27	27	18	18X2.65	18X1.8	11.8X2.65	0.35
16	M22X1.5	G1/2A	14	10	34	43	43	64	34	30	24	23.6X2.65	22X1.8	14X2.65	0.40
20	M27X2	G3/4A	16	13	41	51	52	75	41	36	27	30X2.65	28X1.8	18X2.65	0.9
25	M33X2	G1A	18	17	46	64	61	88	50	46	36	34.5X2.65	35X1.8	23.6X2.65	1.1
30	M42X2	G11/4A	20	20	55	68	64	92	60	50	41	43.7X2.65	42.5X1.8	28X2.65	1.7
38	M48X2	G11/2A	22	26	66	75	77	109	65	60	50	50X2.65	48.7X1.8	36.5X2.65	1.95

四、订货标记说明

1、管子外径16mm连接螺纹d=M22×1.5的锥密封焊接式铰接管接头。
管接头16-M22×1.5 JB/ZQ4188-97
2、管子外径20mm 连接螺纹M27×2的锥密封焊接式可调向管接头。
管接头20-M27×2 JB/ZQ4189-97
